懸掛式噴涂生產線的懸掛系統和控制系統

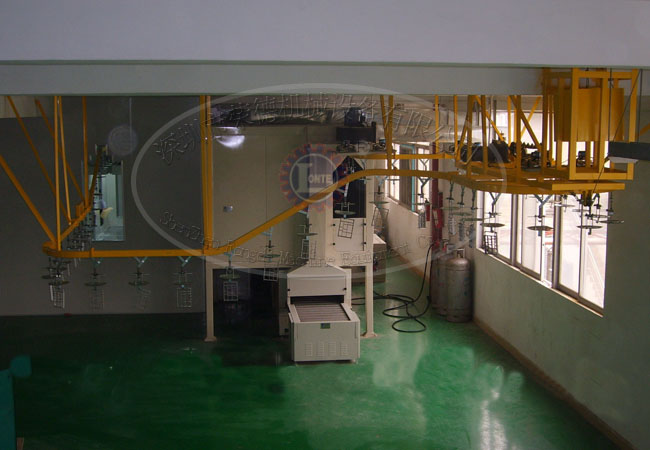

噴涂線的懸掛系統
①、懸掛輸送系統：驅動裝置采用變頻調速驅動；漲緊機構采用重錘漲緊，軌道連接方式為法蘭式；潤滑系統采用先進的自動潤滑裝置，整體具有運行平穩、可靠、無卡滯、無滴油、無雜物脫落、無異常噪音等現象。
②、工件在運行過程中具有接地良好，無掉落現象。
③、整個輸送系統設置安全運行、過載保護裝置，在關鍵工位處（前處理入口、烘道入口、自動噴涂、載荷、卸荷工位處）設置懸鏈緊急停止按鈕。
④、吊具結構設計要求，乙方根據甲方產品結構提供圖紙
⑤、工件防護裝置：全線設置接油（污）盤裝置，以防滴油、掉渣使工件受污染

噴涂線的控制系統
噴涂生產線的控制系統重點介紹下電控柜內線路布置。控制面板設計采用觸摸屏模擬工藝示意圖，系統控制采用PLC及觸摸屏，各工序處于正常狀態時燈持續亮，在異常狀態下燈光閃爍。

設自動及手動兩種控制模式，在自動控制模式下，按下自動啟動按鈕，系統將按順序自動投入運行，按下自動停止按鈕，系統將按順序自動停止；在手動控制模式下，噴涂設備可獨立進行啟動。整個系統的運行在觸摸屏上設有模擬工藝流程圖，可以直觀的觀察系統運行狀態，若有故障發生，模擬工藝流程圖會顯示故障點，并設有聲光報警。

所有電器安裝均符合安全要求，電氣控制系統的設計應考慮各分系統相互之間必要的電路聯鎖，提高整個電氣控制系統的安全性能。整個系統電器與接地點接觸良好，并作好標示。所有電氣控制柜內設置進排氣裝置，確保柜內電器元件散熱良好。
