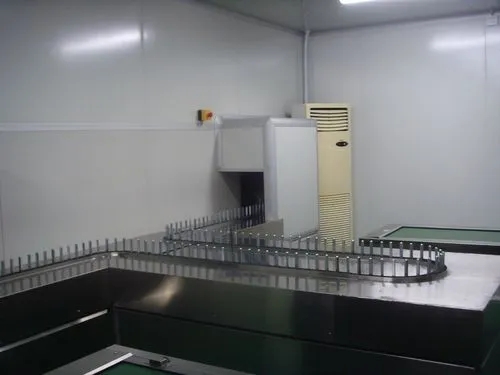

水性油漆噴漆房設備主體結構

一 、前處理房
1、 浸泡槽 尺寸：L3000*W2000*H1500mm(內空尺寸) 1 套
a. 底、側板材質：不銹鋼 SUS304-2.0mmt 板材制作；
b. 主體加強：主骨架 100*100 方管，支架 50*100 扁管；
c. 排水閥：采用 2 寸閘閥；
d. 設備外進水,排水不含在設備之內。
2、操作平臺 1 套
尺寸：L4300*W600*H1200mm
a. 主體骨架：采用 40*80 扁管制作；
b. 副支骨架:采用 40*40 方管制作；
c. 面板采用花紋板-2.5mmt 板制作；
d. 底部采用防銹鐵紅色，面漆采用防腐漆；
3 手動前處理行車及支架 1 套
a. 行車架尺寸：L6700mm*D4000mm*H5500mm（預估，以現場實際測量為準）；
b. 行車導軌固定：采用 14#工字鋼,及橫梁支承腳采用 14#工字鋼立柱；
c. 行車導軌：20#國標工字型鋼；
d. 電動葫蘆：2 噸*1 套。

二 、刮原子灰打磨房
尺寸：L6875*W4500*H4500mm
1 吸塵罩尺寸：L4000mm*W600mm*H600mm； 1 套
a. 罩體采用 SPG-1.2mmt 制作；
b. 支架采用 40x40 方通制作；
c. 吸塵罩為雙吸口，采用吸塵通風管與吸塵罩、風管聯接；
d. 風管采用 SPG-1.0mmt 螺旋風管。
2 離心風機：型號 4-72-8C-11KW，風量 24000m3/h 1 套
3 環保塔 尺寸：?2000*H5100； 1 套
a. 塔身：采用優質 10mmt PP 板制作；
b. 底板：采用優質 12mmt PP 板制作；
c. 處理方式：水霧噴淋逆流清洗過濾；
d. 噴淋方式：采用 pvc 管道直接打細孔霧化噴淋；
e. 排風口:頂部漏斗形排風口；
f. 循環水泵：功率 5.5HP*1 臺；
g. 排氣風管采用 SPG-1.0mmt 制作；
h. 設備外進水,排水不含在設備之內。

三 、噴漆房（水性油漆）
尺寸：L7000*W5700*H4500mm
水簾柜尺寸：W7000mm*D800mm*H3600mm；
a. 立板、頂板：SUS-201-1.2mm 不銹鋼板；
b. 水濂板：SUS-201-1.2mm 不銹鋼板；
c. 擋水板：SUS-201-1.2mm 不銹鋼板；
d. 風罩：SUS-201-1.2mm 不銹鋼板；
e. 背板設有清潔門；
f. 水泵：7.5HP 潛水泵；
水池鋼格板及支架
水池尺寸：L7000mm*W4800mm*H1000/800mm；
a.鋼格板：采用麻花鋼聯接形式鋼格板，型號 505/50，扁鐵 50x5，采用 8厘麻花鋼聯接，規格為 1000x600；
b. 鋼格網底下采用支撐架支承，支撐架為土建的預埋件；
c. 支架主支撐采用 14#工字鋼制作；
d. 支架次支撐采用 10#槽鋼制作；
e. 池底有 201 不銹鋼管?60*2 做立柱支撐鋼網支架；
環?？照{
噴漆房房頂有環?？照{供風，環?？照{風量：25000m3/h；
