工裝板生產線上的升降往復裝置介紹

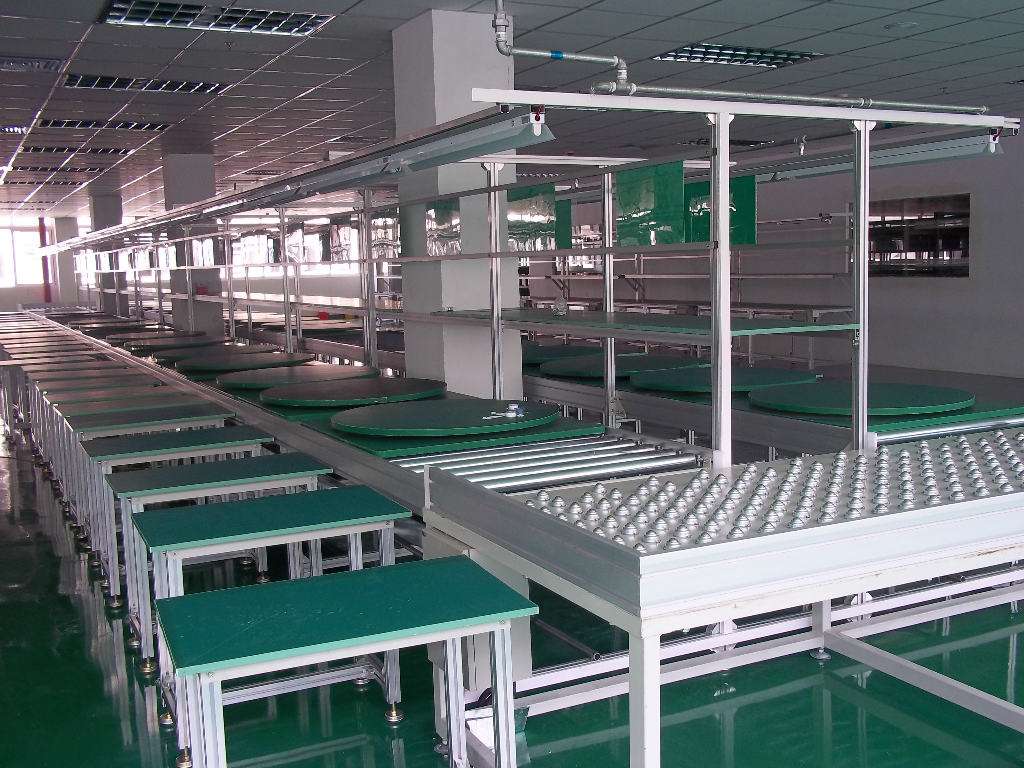

生產線上的工裝板共用240塊，外形尺寸為1000(W)×1200(L)×32mm(H)，采用30mm膠合板制作，工裝板上表面貼層2mm厚綠色防靜電膠皮，下表面貼層硬質防火板，在工裝板兩側邊開有35×80mm阻擋槽，槽口設有L型擋板和6mm厚優力膠，四周角為R50mm圓角，在工裝板底面設有2條W25×L900×H2mm導電銅條，工裝板表面對角處設有一套兩位萬能插座（科業牌），兩側邊各設兩個導向輪。在工裝板上設有0~60°可調節斜撐支架和50mm厚帶靜電布高密度EVA棉。靜電布外設有魔性貼。

雙斗往復式升降機外形尺寸為L2950W1640H3700mm，升降機框架采用5050mm加厚方通，圍板采用5mm厚綠色陽光板，周邊圓角鋁包邊，吊斗上下運動采用3HP閘車馬達作動力，工裝板進出升降機動力采用兩臺180W臺灣產帶閘車牙箱馬達帶動50mm寬T型防滑皮帶，工裝板進出調試線及老化線為不斷電，整機控制通過行程開關、光電開關及PLC機控制。調速采用變頻器調速，使得提升機運行為慢速啟動，高速運行，低速停止。為了便于維護和調試，控制上設手動和自動兩種功能，設計節拍：老化線升降機為30秒，靜載荷為100KG。

雙斗帶電移載小車外形尺寸為L2900W4400mm，支架采用5050mm加厚方通，工裝板進出移載機動力采用兩臺180W臺灣產帶閘車牙箱馬達帶動50mm寬T型防滑皮帶，小車橫向平移采用2HP閘車馬達，工裝板進出移載小車為不斷電。整機控制通過行程開關、光電開關、變頻器及PLC機控制，運行方式為慢速啟動，高速運行，低速停止；為了便于維護和調試，控制上設手動和自動兩種功能，設計節拍為30秒，靜載荷為100KG。小車兩側設有高度為500mm護欄（護欄表面包膠處理）。

返板升降機外形尺寸L1435×W1050×H800/400mm，采用“X”鉸鏈式結構，框架采用40×40mm加厚方通焊接成型，圍欄采用30×30mm鋁型材和沖孔板折制成型，吊斗上下運動采用一套80×200mm氣缸作動力；工裝板進出升降機動力采用140W臺灣產牙箱馬達帶動兩條50mm寬T型防滑皮帶傳動?？刂撇捎眯谐涕_關(日本OMRON)、電磁閥(臺灣Airtact)及PLC機(日本三菱)控制。在包裝處升降機設有光電開關及手控按鈕閥。設計節拍15秒。
